一、主要用途

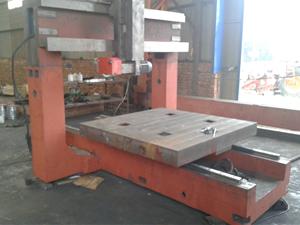

該機床具有銑削及锪孔等功能，適用于機床、軍工、模具、鋼鐵、電力、汽車、造船等機械行業的大、中型零件的加工。一機多用，以提高工件的加工質量和生產效率。是一種效率、高精度、高可靠性、高性價比的_設備。
銑削:
它的主運動是銑削頭的運動。進給運動是工作臺的向前或向后（X軸）的往復運動和立銑刀架溜板左右（Y軸）橫向運動。將縱向進給箱上的速度手柄置換到銑削位置，可實現立銑，分粗銑、精銑，配上專用工具可進行鉆削、鏜孔、锪孔等加工，配備直角附件銑頭后可對工件一次裝夾實現五面銑削加工，其加工精度為0.03/1000，表面粗糙度在1.6∽3.2。
二、導軌處理：該機床床身導軌表面為“電火花表面接觸淬火”處理；工作臺導軌表面粘結高耐磨性導軌帶。
三、機床主要技術參數
加工 工件尺寸
及重量長L 4000 mm
寬W 2000 mm
高H 1000 mm
重量 8t
主驅動電源 380v 50Hz
主電機0.7kw 變頻交流異步電動機（節能型）
傳動方式 絲杠
機床尺寸 床身導軌中心距 1400 mm
立柱導軌軌距 400 mm
橫梁導軌軌距 475 mm
工作臺運行速度 0.05-50 m/min（分段無級、編碼器控制）
長L 4000mm
寬W 2000mm
T型槽數量/間距 8×250mm
橫梁 升降速度 500mm/min
立柱 兩立柱間距離 2050 mm
垂直刀架進給量 水平 0.15-20mm（RV電機）
垂直 0.15-15mm（RV電機）
垂直刀架(銑頭)移動速度 水平 35-800mm/min
垂直 600mm/min
側刀架 垂直進給量 0.15-11.5mm
移動速度 35-800mm/min
機床
主要
精度工作臺在水平面內移動的直線度 0.03/1000； 全長0.05mm
工作臺面的平面度 0.03/1000； 全長0.05mm
垂直刀架橫向移動對工作臺的平面度 0.03/1000； 全寬0.04mm
側刀架垂直移動對工作臺面的垂直度 0.02/300
